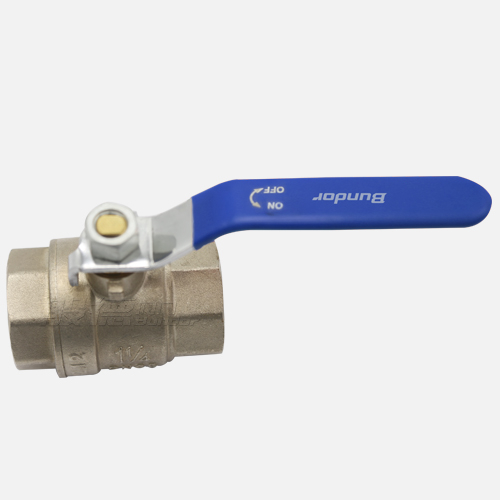

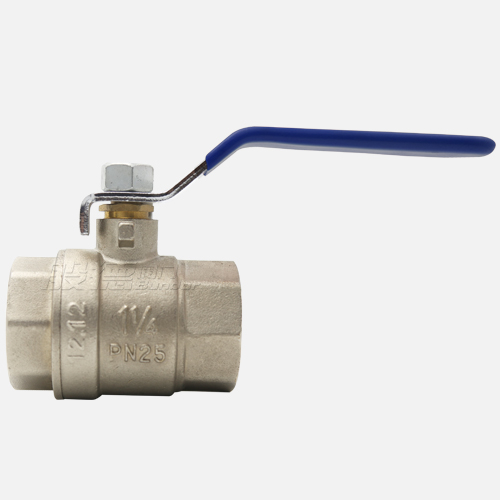

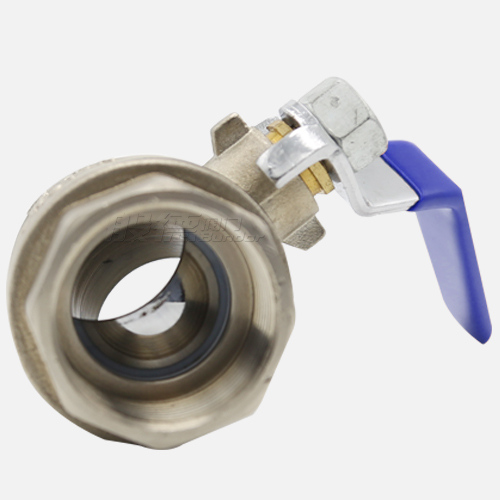

Q11F二片式球閥

【產品型號】: Q11F-16P

【通徑】: DN15-50

【公稱壓力】: 1.6Mpa

【適用溫度】: -20~120℃

【適用介質】: 水，蒸汽，油品等

【閥體材質】: 不銹鋼

應用領域：

市政建設水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2017-11-14 10:18:54

產品介紹

產品優點

流體阻力小

流體阻力小，其阻力系數與同長度的管段相等。
結構簡單

結構簡單、體積小、重量輕。
緊密可靠

緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
操作方便

操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
維修方便

維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
不侵蝕密封面

在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
適用范圍廣

適用范圍廣，球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流體。

產品介紹

Q11F二片式球閥的外觀結構是兩塊組成，閥體是兩部分，流量不再受通徑的限制，一端定死，另一端帶螺紋擰緊裝配起來的。連接方式僅主要是內螺紋連接的。主要用于工業流體的加工制造。二片式球閥是近年來被廣泛采用的一種新型閥門，該類閥門在管道中水平安裝。該產品應用于化工、石化、冶煉等行業。

執行標準	設計制造標準	端部	檢查和試驗標準
執行標準	GB12237-2007	ASME B16.34	GB13927
主要零部件信息	閥體	球體	密封圈
主要零部件信息	F304	F304	PTFE

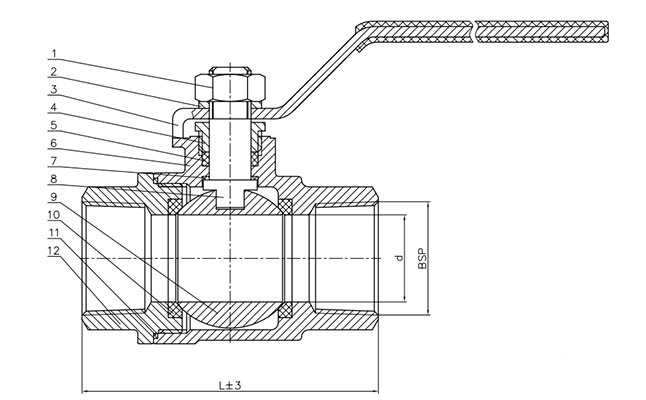

尺寸信息	DN	G	L
	15	1/2”	61.5
	20	3/4”	70.5
	25	1”	81
	32	1-4/4”	95
	40	1-1/2”	105
	50	2”	118
