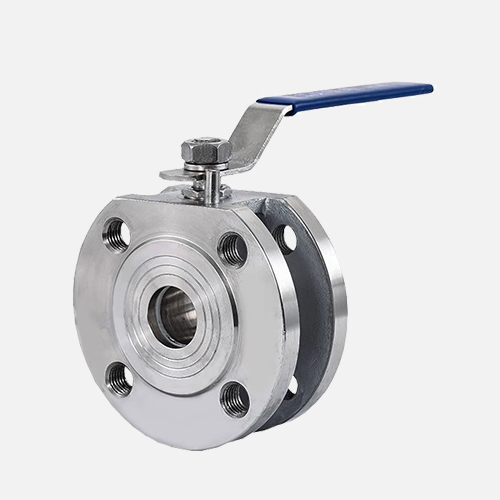

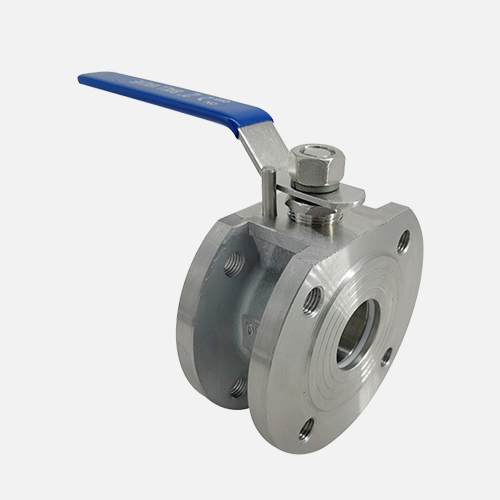

不銹鋼對夾球閥Q71F-16P

【產品型號】: Q71F-16P

【通徑】: DN15-DN200

【公稱壓力】: PN16/150LB/10K

【適用溫度】: -20℃～150℃

【適用介質】: 水、氣、油品等

【閥體材質】: CF8

應用領域：

市政建設 化工水處理電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2024-11-05 14:11:54

產品介紹

產品優點

閥體

閥體為精密鑄造閥體，二次拋丸處理、外觀精細
內件

內件采用精密數控機床加工，保證精度
閥桿

閥桿防吹出設計
密封

雙碟形彈簧動負載設計，密封更可靠
配置可選

有防靜電裝置、帶鎖手柄、ISO5211高平臺配置可選
雙層檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測

產品介紹

對夾式球閥又叫意大利球閥，比法蘭球閥結構簡單、體積小、重量輕，只由少數幾個零件組成。球閥是只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。密封可靠，結構簡單，維修方便，在各行業得到廣泛的應用。

產品參數

相關產品

名稱	設計及制造	試壓標準	法蘭標準
參照標準	GB/T 12237 ASME B16.34	GB/T 13927 API 598	GB/T 9113 ASME B16.5

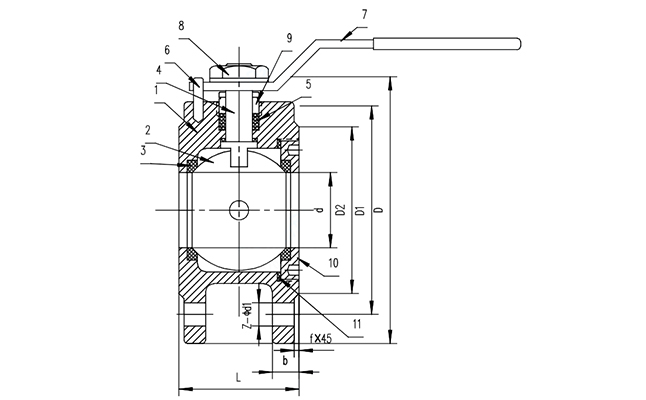

名稱	1-閥體	2-球體	3-閥座密封	4-閥桿
材質及說明	CF8	304	PTFE	304

SIZE		PN16
DN	NPS	L	ΦD	ΦD1	Z-Φd1
15	1/2''	32	95	65	4-M12
20	3/4''	39	105	75	4-M12
25	1''	45	115	85	4-M12
32	1 1/4''	55	140	100	4-M16
40	1 1/2''	62	150	110	4-M16
50	2''	72	165	125	4-M16
65	2 1/2''	95	185	145	4-M16
80	3''	120	200	160	8-M16
100	4''	145	220	180	8-M16
125	5''	180	250	210	8-M16
150	6''	230	285	240	8-M20
200	8''	275	340	295	12-M20

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
