襯氟放料球閥

【產品型號】: FQ41F46-10C

【通徑】: DN25-DN200

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: WCB+F46

應用領域：

市政建設 化工石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2026-02-03 16:04:50

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細；
一體式設計

閥軸與閥芯一體式設計，啟閉靈活、密封可靠；
全包襯氟塑料

閥門各部件全部包襯氟塑料，確保耐腐蝕性；
襯里材料可選

襯里材料有多種選擇，可適用各種介質；
環氧樹脂噴涂

外觀采用環氧樹脂噴涂，噴涂厚度達到250μm；
出廠前試壓檢測

每臺閥門出廠前均按標準試壓檢測。

產品介紹

FQ41F46襯氟放料球閥是采用FEP（F46）等氟塑料襯里的工業閥門，主要用于反應釜、儲罐等容器底部排料。該閥門適用溫度范圍為-20℃～150℃，可輸送王水、硫酸、鹽酸、氫氟酸、強堿有機溶劑等腐蝕性介質，公稱壓力涵蓋0.6-2.5MPa 。其結構采用變徑法蘭設計，左法蘭尺寸比右法蘭大一檔，閥體采用熔模精密鑄造工藝，過流部件全襯氟塑料，密封結構采用人字環形PTFE填料組合實現零泄漏。驅動方式支持手動、氣動、電動操作。適用于化工、制藥、石油等行業腐蝕性介質管路控制。

產品參數

相關產品

名稱	設計制造	結構長度	法蘭連接	檢驗試壓
參照標準	GB/T 12237	GB/T 12221	HG/T 20592	GB/T 13927

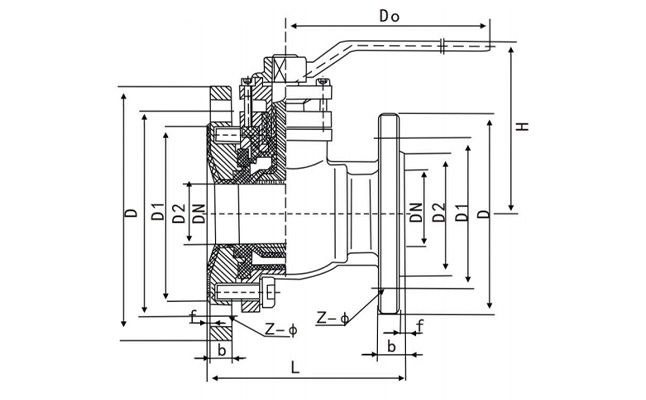

名稱	1-閥體	2-閥芯	3-密封	4-驅動
材質及說明	WCB+F46/PFA CF8+F46/PFA	WCB+F46/PFA CF8+F46/PFA	PTFE	手柄/蝸輪/電動/氣動

SIZE			PN10
DN	NPS	L	φD	φD1	f	Z-d
25/50	1''-2''	125	115/165	85/125	3/3	4-14/4-18
32/65	1 1/4''-2 1/2''	135	140/185	100/145	3/3	4-18/8-18
40/65	1 1/2''-2 1/2''	150	150/185	110/145	3/3	4-18/8-18
40/80	1 1/2''-3''	150	150/200	110/160	3/3	4-18/8-18
50/80	2''-3''	165	165/200	125/160	3/3	4-18/8-18
50/100	2''-4''	165	165/220	125/180	3/3	4-18/8-18
65/100	2 1/2''-4''	180	185/220	145/180	3/3	8-18/8-18
65/125	2 1/2''-5''	180	185/250	145/210	3/4	8-18/8-18
80/125	3''-5''	240	200/250	160/210	3/4	8-18/8-18
80/150	3''-6''	240	200/285	160/240	3/4	8-18/8-22
100/150	4''-6''	260	220/285	180/240	3/4	8-18/8-22
100/200	4''-8''	260	220/340	180/295	3/4	8-18/8-22

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
