不銹鋼球閥型號規格尺寸表
發布時間：2022-01-18 09:33:32
問:般德閥門你好，能不能介紹一下不銹鋼球閥型號規格尺寸信息。
答：不銹鋼球閥中的不銹鋼指的是球閥的閥體材質，不銹鋼球閥的型號有很多，我們可以舉例說明，常見的不銹鋼球閥有兩種形式，一種是不銹鋼的絲扣球閥，還有一種是不銹鋼的法蘭球閥。下面我們來介紹一下。
不銹鋼絲扣球閥型號：Q11F-16P

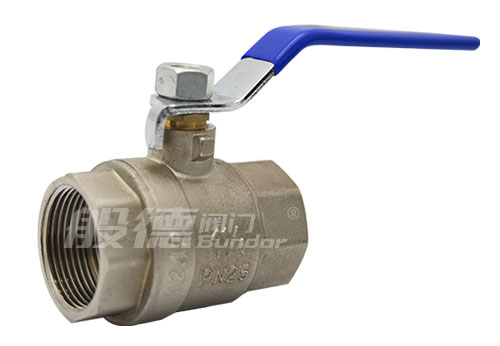

不銹鋼絲扣球閥分為一片式、兩片式、三片式和三片式高平臺球閥，他們的型號表示都是一樣的。這幾種不銹鋼球閥因?yàn)榻Y(jié)構不同而區別開來，我們常用的兩片式不銹鋼絲扣球閥為例，介紹一下它的規格。
| 口徑范圍 | DN15-DN100 | |
| 公稱壓力 | PN16/25/40 | |
| 適用溫度 | -29℃～180℃ | |
| 適用介質 | 水、蒸汽、油品、硝酸、醋酸等對多種介質 | |
| 閥體材質 | 不銹鋼304 | |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理、石油 | |
| 設計制造標準 | 端部 | 檢查和試驗標準 |
| GB12237-2007 | ASME B16.34 | GB13927 |
| DN | G | L |
| 15 | 1/2” | 61.5 |
| 20 | 3/4” | 70.5 |
| 25 | 1” | 81 |
| 32 | 1-4/4” | 95 |
| 40 | 1-1/2” | 105 |
| 50 | 2” | 118 |

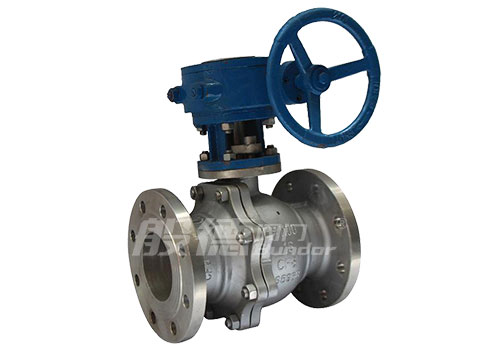

不銹鋼法蘭球閥型號：Q341F-16P蝸輪球閥、Q641F-16P氣動球閥、Q941F-16P電動球閥。我們以Q341F-16P蝸輪球閥為例介紹它的規格。
| 口徑范圍 | DN50-DN300 | |
| 公稱壓力 | PN16/150LB/10K | |
| 適用溫度 | -20℃～150℃ | |
| 適用介質 | 水、氣、油品等 | |
| 閥體材質 | CF8 | |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理、石油 | |
| 設計及制造 | 結構長度 | 試壓標準 | 法蘭標準 |
| GB/T 12237 | GB/T 12221 | GB/T 13927 | JB/T 79 |
| SIZE | PN16 | ||
| DN | L | ΦO | ΦC |
| 50 | 200 | 160 | 125 |
| 65 | 220 | 180 | 145 |
| 80 | 250 | 195 | 160 |
| 100 | 280 | 215 | 180 |
| 125 | 320 | 245 | 210 |
| 150 | 360 | 280 | 240 |
| 200 | 400 | 335 | 295 |
| 250 | 450 | 405 | 355 |
| 300 | 620 | 460 | 410 |
以上不銹鋼球閥型號規格參數信息進攻參考，如需了解更多不銹鋼球閥信息，可以點擊網站在線客服或者電話咨詢13821179269.
