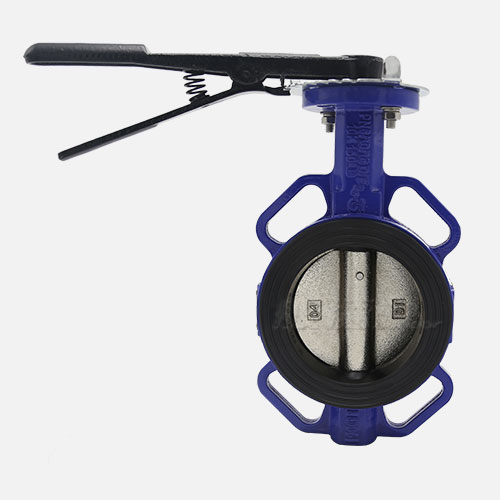

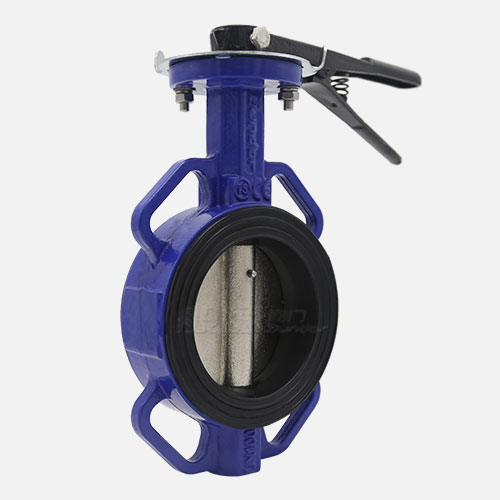

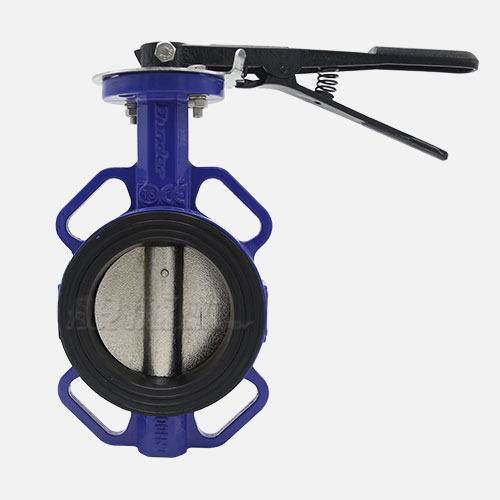

DN100鑄鐵對夾蝶閥

【產品型號】: D71X-10/16

【通徑】: DN50-DN200

【公稱壓力】: PN10/PN16

【適用溫度】: -20℃～120℃

【適用介質】: 清水及中性液體

【閥體材質】: 灰鑄鐵

應用領域：

市政建設 水處理給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

蝶閥寬邊閥座專利：CN201520397103.6

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 手柄蝶閥

更新時間：2021-10-19 16:30:25

產品介紹

產品優點

產品可追溯

每一臺般德產品都擁有自己的ID編號。
寬邊閥座密封更可靠

閥座均為寬邊閥座，密封面寬度更寬，寬度達到相應法蘭的密封面寬度要求，閥門端部密封更易保證，密封更可靠。
阿克蘇JQ0220噴漆

采用阿克蘇JQ0220，附著力劃格法0-1級通過，沖擊強度50kg.cm正沖通過。
閥體壁厚承壓強度高

閥體壁厚滿足GB26640的要求，保證承壓強度。
超聲波清洗保證閥門清潔度

產品包裝前進行超聲波清洗，杜絕污物及顆粒性雜志在閥體內存留，保證閥門清潔度和防止閥門本身對管道水體的污染。

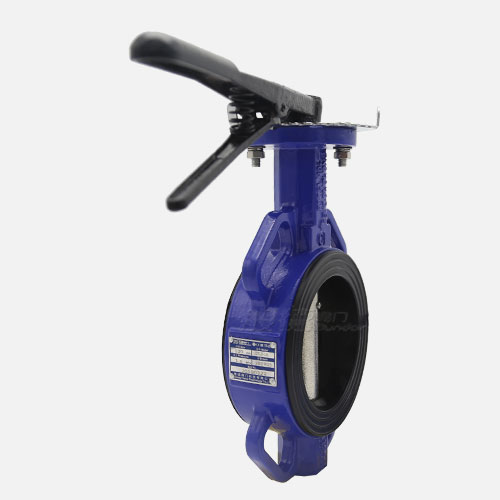

標牌臺位置方便客戶查看

標牌臺位置采用人性化設計，設置在閥門兩側，安裝后方便客戶查看。

產品介紹

般德DN100鑄鐵對夾蝶閥D71X-10/16，產品配置：對夾灰鐵多標準體，DI鍍鎳板，45#軸，寬邊EPDM閥座，球鐵手柄。主要應用于市政建設、水利工程、給排水、水處理等領域。

產品參數

DN100鑄鐵對夾蝶閥

相關產品

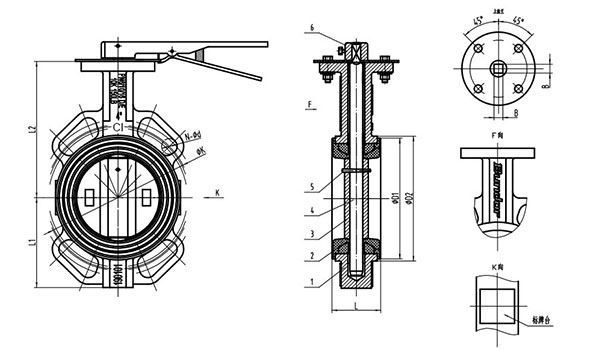

手動蝶閥D71X-10規格尺寸

執行標準	名稱	設計及制造			結構長度			試壓標準
執行標準	參照標準	GB/T 12238			GB/T 12221			GB/T 13927
零部件信息	名稱	閥體	閥座			蝶板	閥軸	驅動方式		螺栓	銷子
零部件信息	材質及說明	CI	寬邊50%含膠量EPDM			DI鍍鎳	45#	球鐵手柄		201	304
尺寸信息	公稱尺寸			PN 10		PN 16		Class150		JIS 10K
	DN	NPS（英寸）	L	ΦK	N-Φd	ΦK	N-Φd	ΦK	N-Φd	ΦK	N-Φd
	50	2"	43	125	4-Φ18	125	4-Φ18	120.7	4-Φ19	120	4-Φ19
	65	2 1/2"	46	145	4-Φ18	145	4-Φ18	139.7	4-Φ19	140	4-Φ19
	80	3"	46	160	8-Φ18	160	8-Φ18	152.4	4-Φ19	150	8-Φ19
	100	4"	52	180	8-Φ18	180	8-Φ18	190.5	8-Φ19	175	8-Φ19
	125	5"	56	210	8-Φ18	210	8-Φ18	215.9	8-Φ22.4	210	8-Φ23
	150	6"	56	240	8-Φ22	240	8-Φ22	241.3	8-Φ22.4	240	8-Φ23
	200	8"	60	295	8-Φ22	295	12-Φ22	298.4	8-Φ22.4	290	12-Φ23

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。

產品專利

新型蝶閥閥體專利 CN201520267217.9

般德閥門專利閥體，蝶閥閥體能適用于主要工業國家對管道側法蘭的規定安裝，增加了蝶閥的適用范圍。

蝶閥外觀專利 CN201830771212.9

采用般德閥門專利閥體外觀。

蝶閥寬邊閥座專利 CN201520397103.6

般德閥門專利寬邊閥座，閥座具有密封面寬、密封效果好、安裝拆卸簡單等效果，大大地解決了傳統蝶閥閥座密封面泄漏等問題。
