DN80手柄對夾蝶閥

【產品型號】: D71X-10/16Q

【通徑】: DN50-DN200

【公稱壓力】: PN10/PN16

【適用溫度】: -20～120℃

【適用介質】: 清水及中性液體

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理給排水水利工程

新型蝶閥閥體專利：CN201520267217.9

蝶閥外觀專利：CN201830771212.9

蝶閥寬邊閥座專利：CN201520397103.6

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 手柄蝶閥

更新時間：2019-03-28 17:24:39

產品介紹

產品優點

可提供試壓報告

所有般德的產品，均可提供出廠試壓報告。
球墨鑄鐵實心閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。 NBR， EPDM， PTFE，Viton，Hypalon等多種材料可供選擇。
寬邊閥座

相對窄邊閥座，寬邊與管道法蘭接觸面更寬，直徑寬20毫米左右，安裝密封性能更好。
軸向密封無泄漏

閥軸由4道無油軸承支撐，3道O-ring密封，扭矩較小，密封可靠。
阿克蘇環氧塑粉

閥體噴涂采用阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
POF熱縮膜獨立包裝

DN200以下口徑采用POF熱縮膜膜獨立包裝，DN250以上采用氣泡袋或纏繞膜包裝，內置干燥劑，防潮、防淋、隔灰塵。
不銹鋼螺栓

螺栓采用不銹鋼材質，穩定可靠，防銹能力強。
圓潤球鐵手柄

手柄采用球鐵材質，比沖壓手柄耐銹蝕能力強33%左右；彈簧，銷子材質均為304，抗腐蝕強，更耐用。半圓形握把兒，無棱角，手感好。

產品介紹

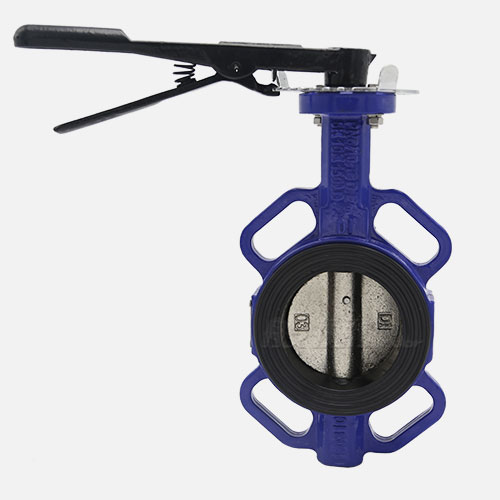

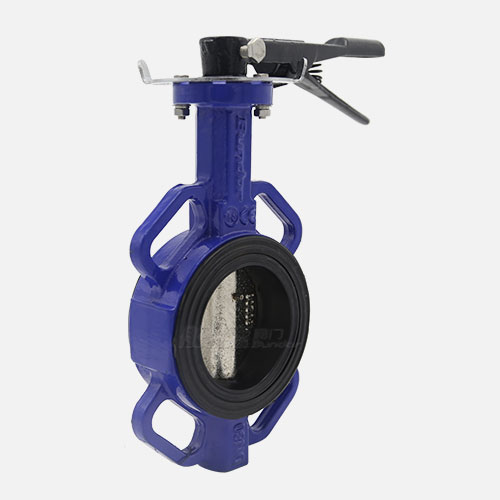

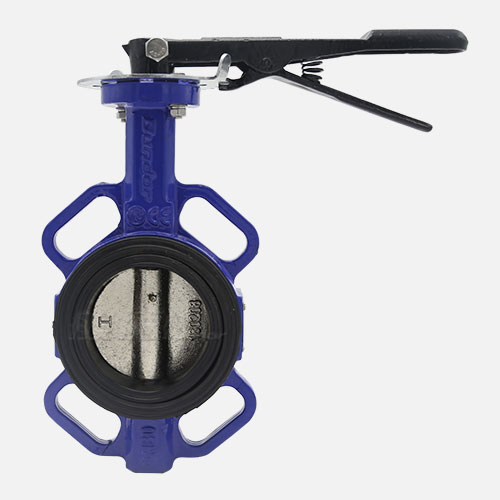

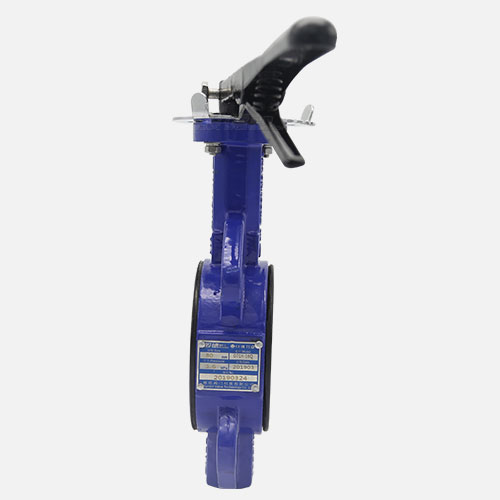

般德DN80手柄對夾蝶閥D71X-10/16Q，產品配置：對夾球鐵多標準體，DI鍍鎳板，45#軸，寬邊EPDM閥座，球鐵手柄。主要應用于市政建設、水利工程、給排水、水處理等領域。

產品參數

相關產品

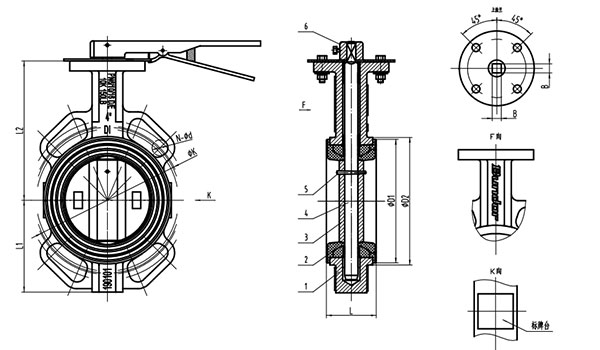

DN80手柄蝶閥D71X-10/16Q規格尺寸

執行標準	名稱	設計及制造			結構長度			試壓標準
執行標準	參照標準	GB/T 12238			GB/T 12221			GB/T 13927
零部件信息	名稱	閥體	閥座			蝶板	閥軸	驅動方式		螺栓	銷子
零部件信息	材質及說明	DI	寬邊50%含膠量EPDM			DI鍍鎳	45#	球鐵手柄		304	304
尺寸信息	公稱尺寸			PN 10		PN 16		Class150		JIS 10K
	DN	NPS（英寸）	L	ΦK	N-Φd	ΦK	N-Φd	ΦK	N-Φd	ΦK	N-Φd
	50	2"	43	125	4-Φ18	125	4-Φ18	120.7	4-Φ19	120	4-Φ19
	65	2 1/2"	46	145	4-Φ18	145	4-Φ18	139.7	4-Φ19	140	4-Φ19
	80	3"	46	160	8-Φ18	160	8-Φ18	152.4	4-Φ19	150	8-Φ19
	100	4"	52	180	8-Φ18	180	8-Φ18	190.5	8-Φ19	175	8-Φ19
	125	5"	56	210	8-Φ18	210	8-Φ18	215.9	8-Φ22.4	210	8-Φ23
	150	6"	56	240	8-Φ22	240	8-Φ22	241.3	8-Φ22.4	240	8-Φ23
	200	8"	60	295	8-Φ22	295	12-Φ22	298.4	8-Φ22.4	290	12-Φ23

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
