灰鑄鐵球閥Q41F-16

【產品型號】: Q41F-16/150LB/10K

【通徑】: DN40-DN200

【公稱壓力】: PN16/150LB/10K

【適用溫度】: -10℃～150℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: 灰鑄鐵

應用領域：

市政建設 水處理電力石油給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2020-07-21 10:06:18

產品介紹

產品優點

HT200鑄鐵材質

閥體采用HT200鑄鐵材質，完全執行GB/T12226-2005抗拉強度180-210MPa；
實心閥體

閥體均為實心重體，壁厚滿足GB26640標準要求，保證承壓強度；
不銹鋼球體

球體為不銹鋼304球體；
精密加工

內件采用精密數控機床加工，保證精度；
環氧噴涂

外觀采用環氧噴涂；
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。

產品介紹

般德灰鑄鐵球閥Q41F-16，產品配置：閥體HT200，閥球304，密封PTFE，閥桿2Cr13。主要應用領域包括：市政建設、電力、給排水、水處理、石油等。

產品參數

灰鑄鐵球閥Q41F-16

相關產品

參考標準	名稱	設計及制造		結構長度			法蘭連接			檢驗試驗
	德標PN16	DIN 3357		DIN 3202			DIN EN1092-2			DIN 3230
	美標150LB	ASME B16.34		ASME B16.10			ASME B16.5			API 598
	日標10K						JIS B2239			JIS B2003

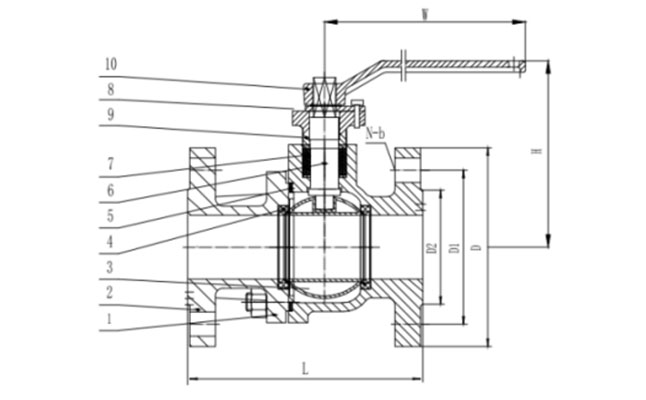

主要零部件信息	名稱	1-閥體		3-球體		4-閥座密封		6-閥桿		10-手柄
主要零部件信息	材質	HT200		304		PTFE		2Cr13		鑄鐵
尺寸信息	SIZE		PN16			150LB			10K
	DN	NPS	L	D1	N-b	L	D1	N-b	L	D1	N-b
	40	1 1/2''	140	110	4-Φ18	165	98.5	4-Φ16	165	105	4-Φ19
	50	2''	150	125	4-Φ18	178	120.5	4-Φ19	180	120	4-Φ19
	65	2 1/2''	170	145	4-Φ18	190	139.5	4-Φ19	190	140	4-Φ19
	80	3''	180	160	8-Φ18	203	152.5	4-Φ19	200	150	8-Φ19
	100	4''	190	180	8-Φ18	229	190.5	8-Φ19	230	175	8-Φ19
	125	5''	325	210	8-Φ18	356	216	8-Φ22	300	210	8-Φ23
	150	6''	350	240	8-Φ23	394	241.5	8-Φ22	340	240	8-Φ23
	200	8''	400	295	12-Φ23	457	298.5	8-Φ22	450	290	12-Φ23

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
