球閥型號規格尺寸參照表
發布時間：2022-02-08 15:37:33
球閥型號
球閥是閥門的一種，主要安裝在管道上起到開關和調節流量的作用。常見的球閥型號有：
Q11F-手動絲扣球閥；Q41F-手動法蘭球閥；Q341F-蝸輪法蘭球閥；Q641F-氣動法蘭球閥；Q941F-電動法蘭球閥等等。
常見的球閥材質有鑄鐵、鑄鋼、不銹鋼、黃銅等等。不同材質，不同連接方式的球閥，規格尺寸也不相同，這也使得球閥可以用在越來越的工況環境中。關于球閥規格尺寸表，我們舉例為您做介紹。

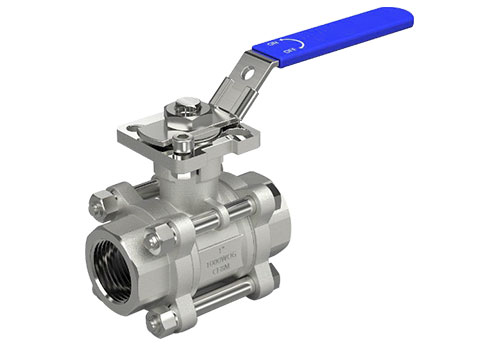

Q11F-16P不銹鋼三片式高平臺球閥規格尺寸
| 口徑范圍 | DN15-DN100 |
| 公稱壓力 | PN16 |
| 適用溫度 | -20℃～120℃ |
| 適用介質 | 水、蒸汽、油品等 |
| 閥體材質 | 不銹鋼304 |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理、石油 |
| DN | NPS（英寸） | L |
| 15 | 1/2'' | 68.5 |
| 20 | 3/4'' | 79 |
| 25 | 1'' | 89 |
| 32 | 1 1/4'' | 100.5 |

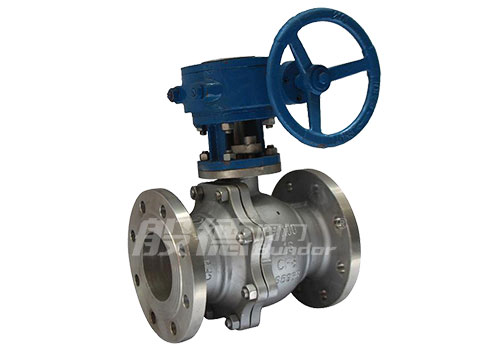

Q341F-16P蝸輪不銹鋼球閥規格尺寸
| 口徑范圍 | DN50-DN300 |
| 公稱壓力 | PN16/150LB/10K |
| 適用溫度 | -20℃～150℃ |
| 適用介質 | 水、氣、油品等 |
| 閥體材質 | CF8 |
| 應用領域 | 市政建設、水利工程、電力、給排水、水處理、石油 |
| DN | NPS（英寸） | L |
| 50 | 2'' | 200 |
| 65 | 2 1/2'' | 220 |
| 80 | 3'' | 250 |
| 100 | 4'' | 280 |
| 125 | 5'' | 320 |
以上球閥規格尺寸對照表，僅供參考，如需更詳細資料，可咨詢般德閥門。
