關于截止閥和閘閥，至今還會有很多朋友弄不清兩者的區別。下面般德閥門通過幾組圖片對比，帶大家認識一下截止閥和閘閥區別。noU般德閥門

一、外形結構noU般德閥門

noU般德閥門

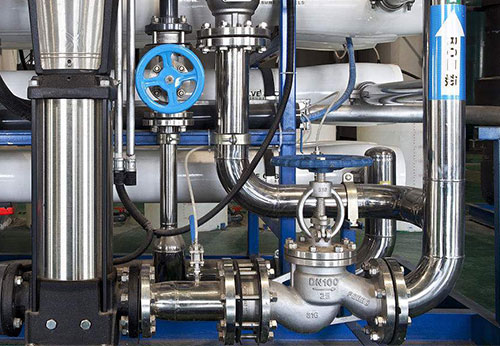

截止閥圖片noU般德閥門

noU般德閥門

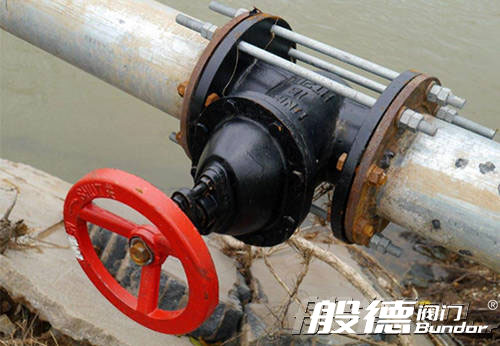

閘閥圖片noU般德閥門

二、密封面閥瓣結構noU般德閥門

noU般德閥門

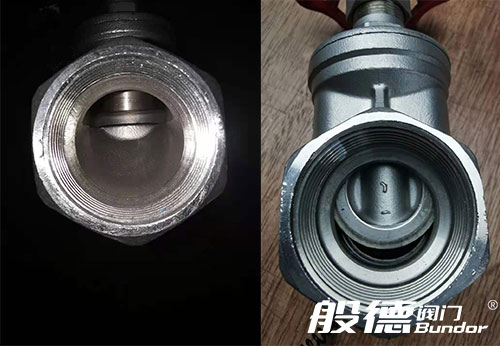

截止閥的閥板，一般稱呼為閥瓣，截止閥的閥瓣是平行于流體通道的。noU般德閥門

閘閥的閥板，多稱呼為閘板，閘閥的閥瓣為一閘板，且與流體的方向垂直。noU般德閥門

三、工作原理noU般德閥門

noU般德閥門

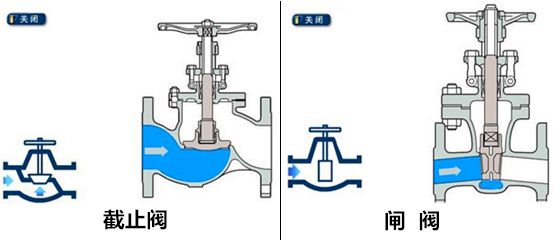

截止閥啟閉時，轉動手輪，手輪會跟著閥桿一起升降。而閘閥是轉動手輪，閥桿升降，手輪位置不變。noU般德閥門

另外，閘閥只有全開或全關兩種狀態，只能做截?cái)嗍褂茫l板啟閉的行程很大，啟閉時間長。截止閥的閥板運動行程要小得多，并且截止閥的閥板可以在運動中停在某一處，做流量調節使用。noU般德閥門

四、安裝方式noU般德閥門

截止閥是單向閥，閥體上本身帶有流向箭頭，安裝時要嚴格按照流體流向與箭頭方向一致進行。閘閥則可以雙向流通，安裝時候沒有方向限制。noU般德閥門

五、流體阻力noU般德閥門

閘閥對流體的流動阻力小，普通閘閥的流動阻力系數約為0.08~0.12，開啟關閉力小，介質可以兩個方向流動。普通截止閥的阻力系數約為3.5~4.5。noU般德閥門

更多關于截止閥和閘閥的問題，請關注般德閥門。截止閥、閘閥采購，請咨詢般德閥門在線客服。noU般德閥門
