閘閥主要起到接通和截?cái)嘟橘|(zhì)的作用。不適用于調節介質的流量，是管路中用途比較廣的一種閥門。但能根據閥桿升降的高低來判斷流量大?。ㄈ缦烙脧椥宰忾l閥配有啟閉刻度）閘閥相比較其它閥門，對壓力、溫度、口徑等要求的適用范圍要廣。mR3般德閥門

閘閥型號由 7 個單元組成，分別是閥門類型、驅動方式、連接形式、結構型式、密封面材料或襯里材料類型、壓力代號或工作溫度下的工作壓力、閥體材料。其型號表示方法如下：mR3般德閥門

mR3般德閥門

Ⅰ（1單元）Ⅱ（2單元）Ⅲ（3單元）Ⅳ（4單元）Ⅴ（5單元） — Ⅵ（6單元）Ⅶ（7單元）mR3般德閥門

Ⅰ（1單元）：閥門類型代號mR3般德閥門

Ⅱ（2單元）：驅動方式代號mR3般德閥門

Ⅲ（3單元）：連接形式代號mR3般德閥門

Ⅳ（4單元）：結構型式代號mR3般德閥門

Ⅴ（5單元）：閥座密封面材料或襯里材料代號mR3般德閥門

Ⅵ（6單元）：公稱壓力代號或工作溫度下的工作壓力代號mR3般德閥門

Ⅶ（7單元）：閥體材料代號mR3般德閥門

舉例：灰鐵暗桿法蘭閘閥型號：Z45t-10/16ZmR3般德閥門

閘閥根據內部結構的不同可分為：楔式單閘板式、彈性座封閘閥、雙閘板式、平行閘板式。根據閥桿支架的不同又可分為：明桿閘閥和暗桿閘閥。mR3般德閥門

mR3般德閥門

幾種不同結構閘閥的性能對比：mR3般德閥門

1、楔式單閘板閘閥：mR3般德閥門

a結構較彈性閘板閥簡單密封性能不如彈性閘板閥或雙閘板閥好。mR3般德閥門

b較高溫度下，適用于易結焦的高溫介質。mR3般德閥門

2、彈性閘板閘閥高溫時：mR3般德閥門

a楔式單閘板閥的特殊形式。與楔式閘閥比較。密封性能好，閘板受熱后不易被卡??；并適用于開關頻繁的部位。mR3般德閥門

b適用于蒸汽、高溫油品及油氣介質。mR3般德閥門

c不適用于易結焦的介質。mR3般德閥門

3、雙閘板閘閥mR3般德閥門

當密封面的傾斜角度和閥座配合不十分準確時：mR3般德閥門

a密封性能較楔式閘閥好。仍具有較好的密封性能。將球面頂心底部的金屬墊更換后即可使用。mR3般德閥門

b閘板密封面磨損后。一般不用堆焊和研磨密封面，這是單閘板和彈性閘板不具備的優點。并適用于開關頻繁的部位。mR3般德閥門

c適用于蒸汽、高溫油品及油氣介質。mR3般德閥門

d不適用于易結焦的介質。mR3般德閥門

4、平行式閘閥mR3般德閥門

a密封性能較其它形式的閘閥要差。mR3般德閥門

b適用于溫度和壓力較低的介質。mR3般德閥門

c閘板及閥座的密封面的加工及檢修比其他形式的閘閥簡單。mR3般德閥門

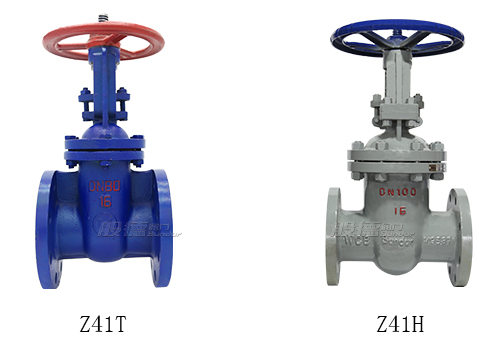

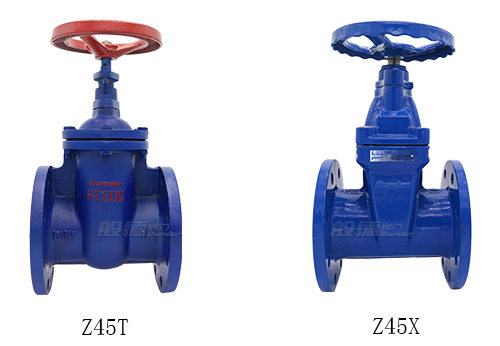

明桿閘閥和暗桿閘閥的區別：mR3般德閥門

明桿閘閥的傳動螺紋在閥桿支架頂部，閘閥是通過閥桿的上下升降傳動閘板的啟閉。因此可通過閥桿的位置判斷閘板的啟閉位置，而傳動螺紋也便于日常潤滑維護，同時不受流體腐蝕，缺點是對安裝空間的要求比擬大。mR3般德閥門

節省了閥桿支架的空間，暗桿閘閥的傳動螺紋在閥體內部。因此整閥高度減小。對需要明確啟閉位置的可在閥蓋上方裝置啟閉刻度，適用于底下陰溝（如地下暗桿閘閥）管溝等空間狹小的地方，或者粉塵含量大的場所。mR3般德閥門
