襯氟波紋補償器

【產品型號】: JDZ

【通徑】: DN25-300

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: SS304+PTFE

應用領域：

化工石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 接頭類

更新時間：2026-03-06 15:39:30

產品介紹

產品優點

主體材質達標

不銹鋼主體材質化學成分和力學性能符合國家標準；
法蘭強度高

法蘭均采用模鍛生產，晶體組織細密，強度高；
化學穩定性高

波紋管襯PTFE，具有極高的化學穩定性，耐絕大多數腐蝕性介質；
襯里材料可選

襯里材料有多種選擇，可適用各種介質溫度；
有效保護

加裝限位螺桿，保護波紋管；
抗壓好強度高

增加抗壓環，提高波紋管強度。

產品介紹

襯氟波紋管補償器又稱膨脹節，伸縮節，是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件，它由金屬波紋管與PTFE組成。波紋管補償器的工作原理主要是利用自身的彈性變形功能，補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移，補償?shù)淖饔镁哂心蛪?、密封、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。

產品參數

相關產品

名稱	設計制造	法蘭連接	檢驗標準
參照標準	GB/T 12777	HG/T 20592	GB/T 12777

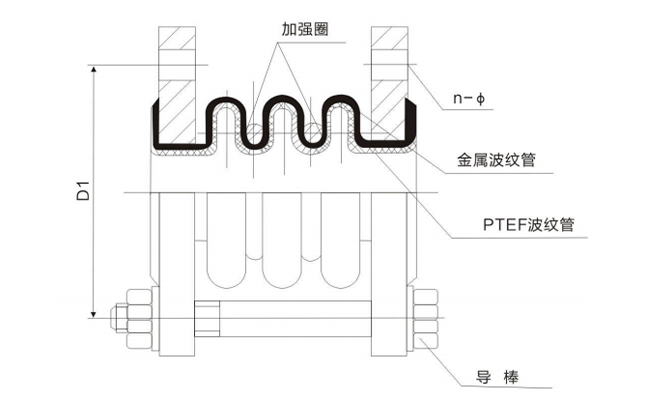

名稱	1-法蘭	2-波紋管	3-限位螺桿
材質及說明	304	304+PTFE	304

DN	NPS	L	φD	φD1	Z-d
25	1''	80	115	85	4-14
32	1 1/4''	80	140	100	4-18
40	1 1/2''	100	150	110	4-18
50	2''	100	165	125	4-18
65	2 1/2''	110	185	145	8-18
80	3''	110	200	160	8-18
100	4''	115	220	180	8-18
125	5''	125	250	210	8-18
150	6''	125	285	240	8-22
200	8''	150	340	295	8-22
250	10''	200	395	350	12-22
300	12''	230	445	400	12-22

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
