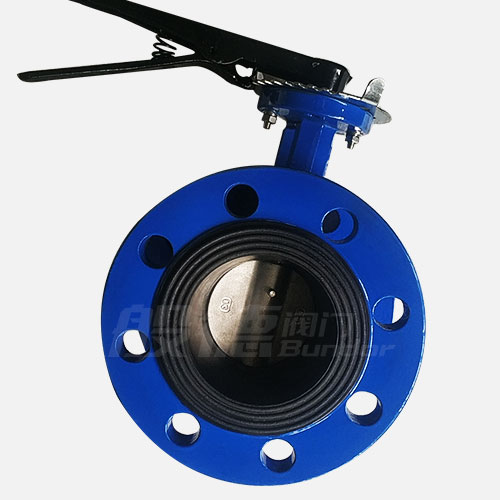

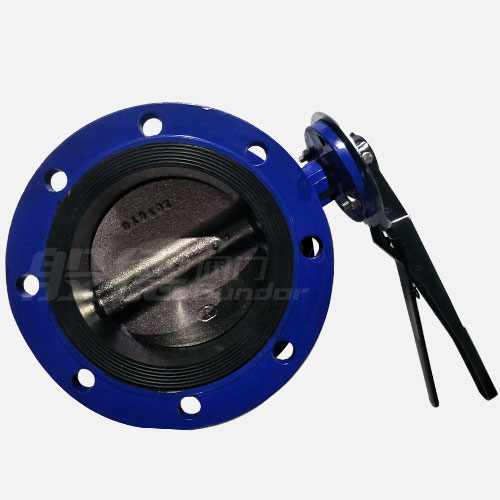

D41X-16Q手柄法蘭蝶閥

【產品型號】: D41X-10/16Q

【通徑】: DN50-DN200

【公稱壓力】: PN10/16

【適用溫度】: 0~80℃

【適用介質】: 水、氣、油品等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設 水處理電力給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 法蘭蝶閥

更新時間：2022-01-18 10:54:56

產品介紹

產品優點

球墨鑄鐵閥體

閥體球墨鑄鐵QT450-10材質，球化率3級，抗拉強度450MPa，延展率10%以上，可提供材質報告；
實心重體

閥體是實心重體，閥體毛坯重量比市場普通閥體重35%左右；
橡膠閥座彈性好

高彈性橡膠閥座，含膠率50%，拉伸強度16.1MPa，經仿真啟閉實驗1萬次以上無泄漏；
閥軸密封好

閥軸由4道無油軸承支撐，3道O型環密封圈密封，扭矩較小，密封可靠；

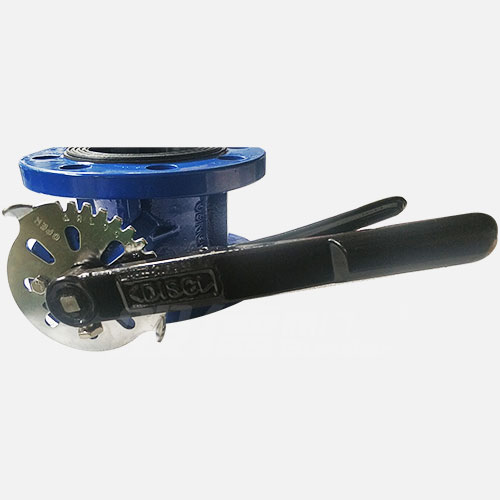

球墨鑄鐵手柄

手柄采用球鐵材質，彈簧、銷子材質均為304不銹鋼，抗腐蝕強，更耐用，半圓形握把兒，無棱角，手感好；
阿克蘇環氧樹脂塑粉噴涂

閥體噴涂采用世界品牌阿克蘇環氧樹脂塑粉，附著力強，耐候性好，噴涂厚度250μm；
出廠前試壓

每臺閥門出廠前均按照國家標準進行試壓檢測，確保合格。

產品介紹

手柄法蘭蝶閥D41X-16Q結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。適用于公稱壓力≤1.6MPa，公稱通徑小于DN200的各種水、油、氣等介質的管道上。

產品參數

相關產品

名稱	設計與制造標準		結構長度		試壓標準		側法蘭尺寸
參照標準	GB/T 12238		GB/T 12221		GB/T 13927		GB/T 17241.6

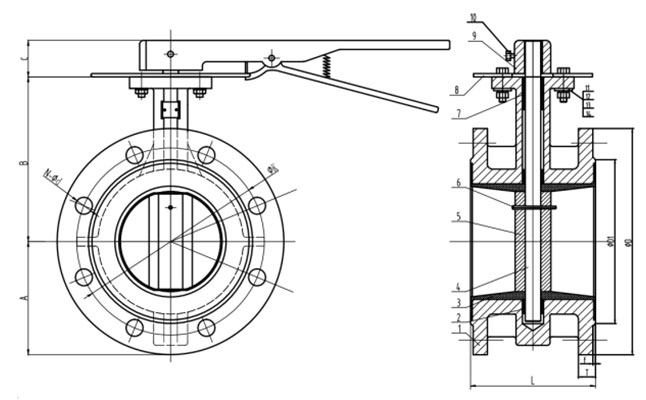

名稱	1-閥體		3-閥座		5-蝶板		9-手柄
材質及說明	QT450-10		EPDM		QT450-10		球墨鑄鐵
公稱尺寸		L	PN10/16
DN	NPS	L	A	B	C	ΦD	ΦK	N-Φd
50	2''	108	69.5	126.5	32	165	125	4-19
65	2 1/2''	112	72	136	32	185	145	4-19
80	3''	114	88	146	32	200	160	8-19
100	4''	127	96.5	158	32	220	180	8-19
125	5''	140	115	179	32	250	210	8-19
150	6''	140	126	197	32	285	240	8-23
200	8''	152	161	230	45	340	295	8/12-23

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
