PL板式平焊法蘭

【產品型號】:

【通徑】: DN10-DN2000

【公稱壓力】: PN2.5-PN100

【適用溫度】:

【適用介質】:

【閥體材質】:

應用領域：

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 法蘭

更新時間：2018-12-18 14:10:22

產品介紹

產品優點

原材料達標

所有原材料進廠后進行材質檢測、確保材質達標。
精密鍛造工藝，穩定性好

采用精密鍛造工藝，鍛造后改善金屬內部組織，提高金屬的力學性能、承壓能力好、穩定性好、不易生銹。
專用設備加工，精度高

使用高精度數控機床等專用設備進行加工，尺寸精度高，嚴格按照標準尺寸公差范圍內生產。

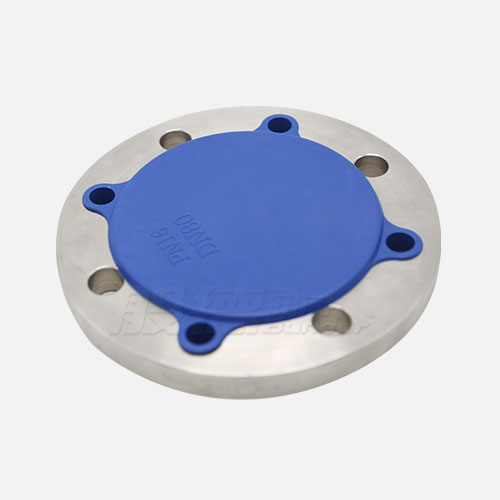

專用水線封堵保護，避免損傷

每一片法蘭均采用專用水線封堵保護，杜絕法蘭在運輸過程中出現的密封面損傷。

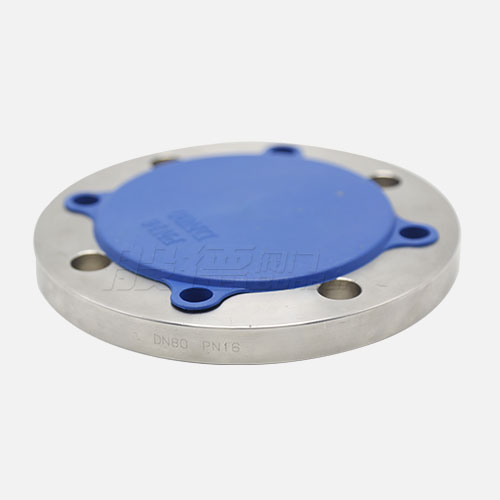

采用激光打印身份標識

法蘭外圓采用激光打印品牌、口徑、壓力、材質等產品身份標識，產品可追溯。
表面光澤無痕，安裝方便

表面光亮澤面、無加工痕跡、螺栓孔及法蘭邊緣均倒角、安裝方便、避免劃傷。

產品介紹

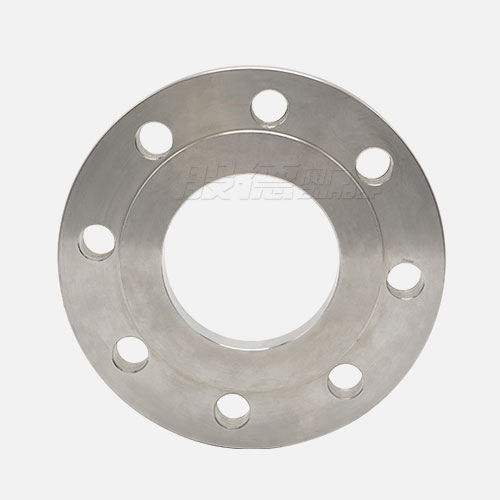

板式平焊法蘭是常見的法蘭，取材方便，制造簡單，成本低，使用廣泛；但剛性較差，因此不得用于有供需、易燃、易爆和較高真空度要求的化工工藝配管系統和高度、極度危害的場合。板式平焊法蘭是把管子插到法蘭里去焊接，密封面型式有平面和突面。

產品參數

PL板式平焊法蘭

相關產品

JB/T 81-1994
PN1.6MPA凸面板式平焊鋼制管法蘭尺寸
PN1.6MPA凸面板式平焊鋼制管法蘭尺寸
公稱通徑 DN	管子外徑 A	連接尺寸			螺栓、螺柱		密封面尺寸		法蘭厚度 C	法蘭內徑 B	法蘭理論重量 Kg
公稱通徑 DN	管子外徑 A	法蘭外徑D 系列1/系列2	螺栓孔中心圓直徑K	螺栓孔直徑L 系列1/系列2	數量n	螺紋Th. 系列1/系列2	d	f	法蘭厚度 C	法蘭內徑 B	法蘭理論重量 Kg
10	14	90	60	14	4	M12	40	2	14	15	0.55
15	18	95	65	14	4	M12	45	2	14	19	0.71
20	25	105	75	14	4	M12	55	2	16	26	0.87
25	32	115	85	14	4	M12	65	2	18	33	1.18
32	38	140/135	100	18	4	M16	78	2	18	39	1.6
40	45	150/145	110	18	4	M16	85	2	20	46	2
50	57	165/160	125	18	4	M16	100	3	22	59	2.61
65	73	185/180	145	18	4	M16	120	3	24	75	3.45
80	89	200/195	160	18	8	M16	135	3	24	91	3.71
100	108	220/215	180	18	8	M16	155	3	26	110	4.8
125	133	250/245	210	18	8	M16	185	3	28	135	6.47
150	159	285/280	240	23	8	M20	210	3	28	161	7.92
175	194	310	270	23	8	M20	240	3	28	196	8.81
200	219	340/335	295	23	12	M20	265	3	30	222	10.1
225	245	365	325	23	12	M20	295	3	30	248	11.7
250	273	405	355	26/25	12	M24/M22	320	3	32	276	15.7
300	325	460	410	26/25	12	M24/M22	375	4	32	328	18.1
350	377	520	470	26/25	16	M24/M22	435	4	34	380	23.3
400	426	580	525	30	16	M27	485	4	38	430	31
450	480	640	585	30	20	M27	545	4	42	484	40.2
500	530	715/705	650	34	20	M30	608	4	48	534	55.7
600	630	840	770	36/41	20	M33/M36	718	5	50	634	80.8

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
