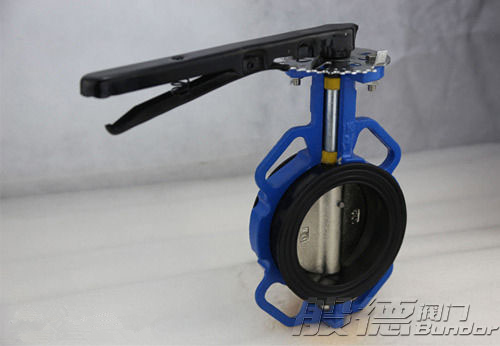

蝶閥是一種用在低壓管道中，調節控制介質的流通閥門。蝶閥結構簡單，由閥體、閥板、閥桿、閥座、傳動裝置這五大主要部分組成。蝶閥的閥板是圓盤形，由閥桿控制其旋轉，旋轉角度0-90°之間，從而實現蝶閥的開啟和關閉。當?shù)y完全打開時，介質流經蝶閥閥體內，只有蝶板的厚度是介質流動的唯.一阻力，流阻比較小。下面可以看一下蝶閥內部結構圖（以手柄對夾軟密封蝶閥為例）。
與其他類型的閥門對比，蝶閥體積更小、重量更輕、操作力矩更小、開關省力并且啟閉時間短。蝶閥的密封性能良好，尤其是般德的軟密封對夾蝶閥，采用寬邊的EPDM閥座，密封性能更上一層樓。
蝶閥結構特點：

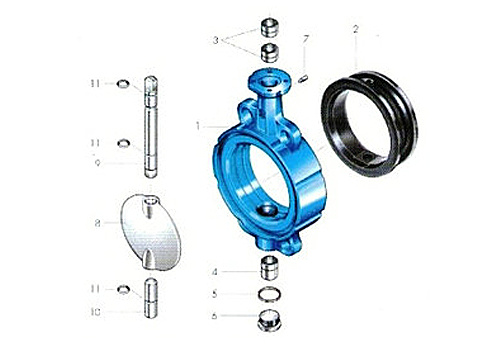

蝶閥拆解圖
1.結構簡單、體積小、重量輕、占用管道的安裝空間小。開關操作省力迅速、蝶板只需旋轉90°即可實現蝶閥的開和關。
2.用途廣泛，軟密封蝶閥可用于低壓管道，硬密封蝶閥可用于中高壓管道，還可以在介質為泥漿等含有雜質的管道中使用。
3.圓盤形蝶板，流線設計，管道內流體阻力小。
4.閥桿為通軸結構，強度大，并具有良好抗腐蝕性和抗擦傷性。
5.擁有多種連接方式，對夾式、法蘭式、對焊、絲扣、凸耳、卡箍等等。
