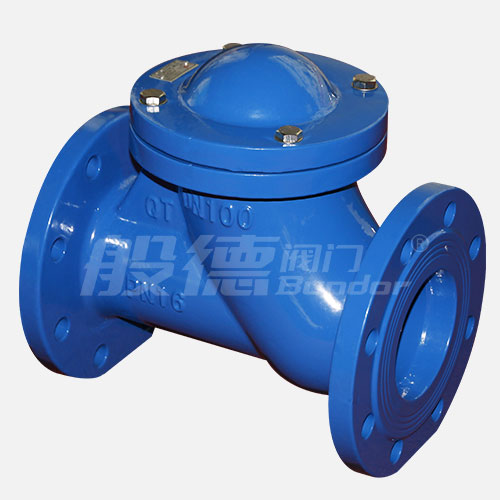

HQ41X球型止回閥

【產品型號】: HQ41X-150LBQ

【通徑】: DN50-DN400

【公稱壓力】: 125LB/150LB

【適用溫度】: 0℃～80℃

【適用介質】: 水

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設水處理給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2020-03-17 17:29:10

產品介紹

產品優點

閥體抗拉強度大

閥體球化率3級，抗拉強度450Mpa，延展率大于10%
實心重體閥體

閥體實心重體，壁厚達標
球體包膠EPDM

球體包膠EPDM，橡膠含量達標，保材質
不銹鋼螺栓

采用不銹鋼螺栓，強度高，耐腐性強
出廠嚴格檢測

每臺閥門出廠均按照標準做殼體、密封雙層壓力檢測

產品介紹

般德HQ41X球型止回閥產品配置：法蘭連接，DI體，DI蓋，球：碳鋼/球鐵+EPDM；該產品應用領域有市政建設、水利工程、給排水、水處理等。

產品參數

HQ41X球型止回閥

相關產品

執行標準	名稱	設計制造	結構長度	檢驗試壓標準		法蘭連接
執行標準	參照標準	AWWA C508	ASME B16.10	AWWA C508		AWWA C508

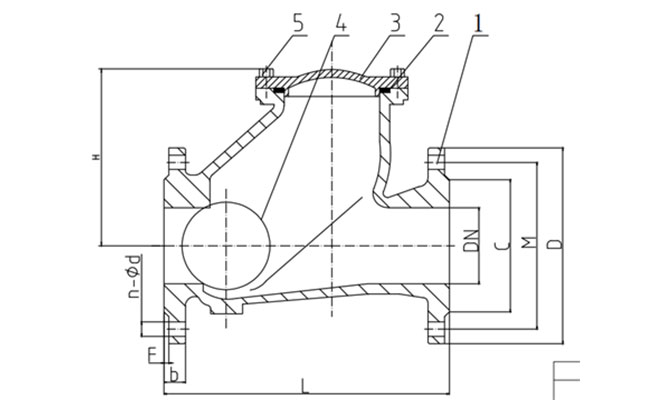

主要零部件信息	名稱	1-閥體	2-墊圈	3-閥蓋	4-球	5-螺栓
主要零部件信息	材質及說明	DI	NBR	DI	2-6″碳鋼+EPDM 8-16″球鐵+EPDM	不銹鋼
尺寸信息	公稱尺寸
	DN	NPS（英寸）	L	D	M	n-d
	50	2''	203	152	120.5	4-19
	65	2 1/2''	216	178	139.5	4-19
	80	3''	241	191	152.5	4-19
	100	4''	292	229	190.5	8-19
	150	6''	356	279	241.5	8-22
	200	8''	495	343	298.5	8-22
	250	10''	622	406	362	12-25
	300	12''	698	483	432	12-25
	350	14''	787	533	476	12-29
	400	16''	914	597	539.5	16-29

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
