閘閥型號含義說明

在機械行業中，閥門的需求量不斷增長，作為閥門中最重要的類別之一閘閥，已經成為現代工業控制系統中不可缺少的閥門。而面對越來越復雜的工況，和及其苛刻的使用要求，選擇正確的閘閥型號，才能保證閥門對管道介質的適應性，對工況用途的安全性。U80般德閥門

用戶要了解閘閥型號的含義，清除閘閥型號的編制方法，才能避免出現選錯型號、下錯單及技術參數不詳造成換貨退貨等問題的出現。本篇文章就閘閥型號含義做一個說明。U80般德閥門

閘閥型號編制方法嚴格安裝我國標準閥門型號表示方法來定，由左到右順序依次為，閥門類型，驅動方式、連接形式、結構形式、密封面材料、壓力等級和閥體材質。下面對照閘閥型號，我們一一說明。U80般德閥門

閘閥類型代號：Z；U80般德閥門

驅動方式代號（常見）：手動（通常省略）、渦輪蝸桿-3、氣動-6、電動-9；U80般德閥門

連接方式代號：內螺紋-1，外螺紋-2，法蘭連接-4，焊接-6，對夾式-7，卡箍-8，卡套-9；U80般德閥門

結構形式代號：彈性閘板-0、明桿楔式單閘板-1、明桿楔式雙閘板-2、明桿平行式單閘板-3、明桿平行式雙閘板-4、暗桿楔式單閘板-5、暗桿楔式雙閘板-6、暗桿平行單閘板-7、暗桿平行雙閘板-8；U80般德閥門

密封面材料代號：閥體直接加工-W、銅合金-T、橡-X膠、氟塑料-F，Cr不銹鋼-H，硬質合金-Y；U80般德閥門

壓力等級表示：PN1.0-32Mpa，通常1.0 MPA=10公斤；U80般德閥門

閥體材料代號（常用）：灰鑄鐵-Z、球墨鑄鐵-Q，銅合金-T，碳鋼-C。U80般德閥門

閘閥型號編制舉例：U80般德閥門

U80般德閥門

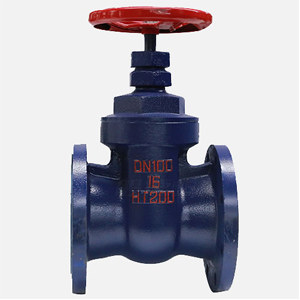

Z45T/W-16Z型中絲扣閘閥U80般德閥門

1、Z：表示閘閥；U80般德閥門

2、驅動方式為手動，所以省略；U80般德閥門

3、4：連接方式為法蘭式連接；U80般德閥門

4、5：結構形式為暗桿楔式單閘板；U80般德閥門

5、T/W：密封副材料可以是銅合金，也可以閥體直接加工；U80般德閥門

6、16：公稱壓力為1.6MPa；U80般德閥門

7、Z：閥體材料為鑄鐵。U80般德閥門
